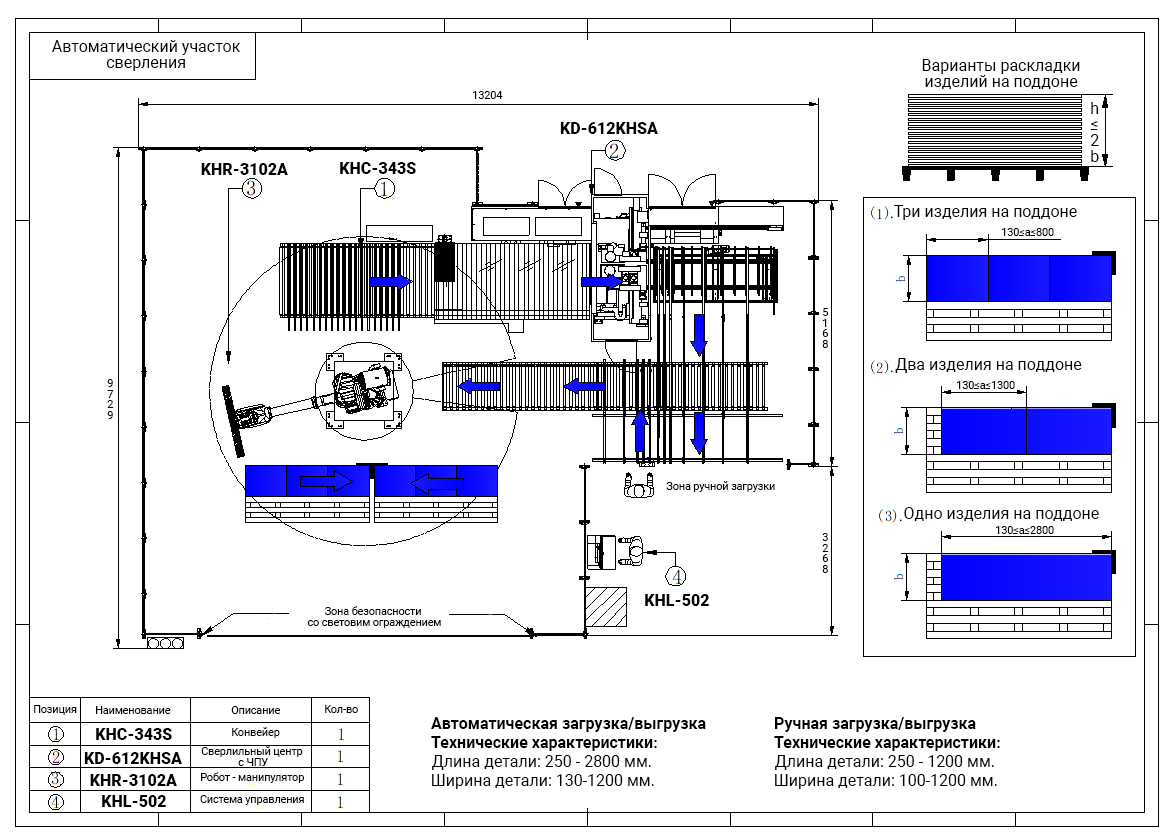

Автоматизированный участок сверления на базе станка KD-612KHSA с роботизированной загрузкой/выгрузкой

Пульт управления с системой технического зрения - установленная на кронштейне автономная смарт-камера производства компании DATALOGIC в автоматическом режиме сканирует все проходящие штрих-коды.

На станке установлены 3 сверлильные группы на: 12 – горизонтальных шпинделей, 35 – вертикальных шпинделей (26 – сверху, 9 – снизу). В стандартной комплектации установлены 2 фрезерных узла (3,5 кВт)и пазовальная пила.

Минимальное расстояние при сверлении двумя головами для:

• Вертикальных отверстий - 64 мм.
• Горизонтальных отверстий - 128 мм.

Станок предназначен для использования в автоматическом режиме с возможностью встраивания в линию до 3-х станков.

Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла, благодаря возможности сверления с 6-ти сторон.

2 фрезерных шпинделя: верхний - 5,5 кВт, нижний - 3,5 кВт, 18000 об/мин (сверху и снизу) для пропиливания прямолинейных и криволинейных пазов.

Пазовальный узел с пилой (диаметр диска 120 мм).

Возможность работы со всеми популярными программами оптимизации карт присадки.

При разработке станка были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на высокоточном оборудовании с ЧПУ.

Разгрузочный конвейер оснащен ременными приводами и сенсорами движения.

Позиционирование заготовки на станке осуществляется благодаря автоматическому боковому выравнивателю. После считывания штрих-кода, боковой выравниватель подходит на максимально близкое расстояние согласно размерам детали. Заготовка упирается в нулевую точку по оси X, и боковой выравниватель позиционирует её по оси Y. Далее два пневматических захвата уводят деталь в рабочую зону станка для дальнейшей обработки.

Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом.

Передвижные плиты в зоне сверления позволяют выполнять сквозную фрезеровку.

Блок централизованной смазки позволит своевременно обслуживать труднодоступные узлы.
