Криволинейный кромкооблицовочный станок KN-620

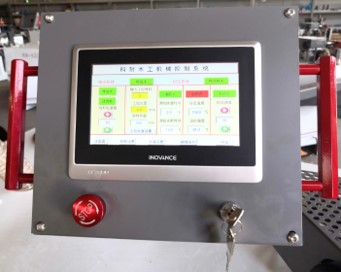

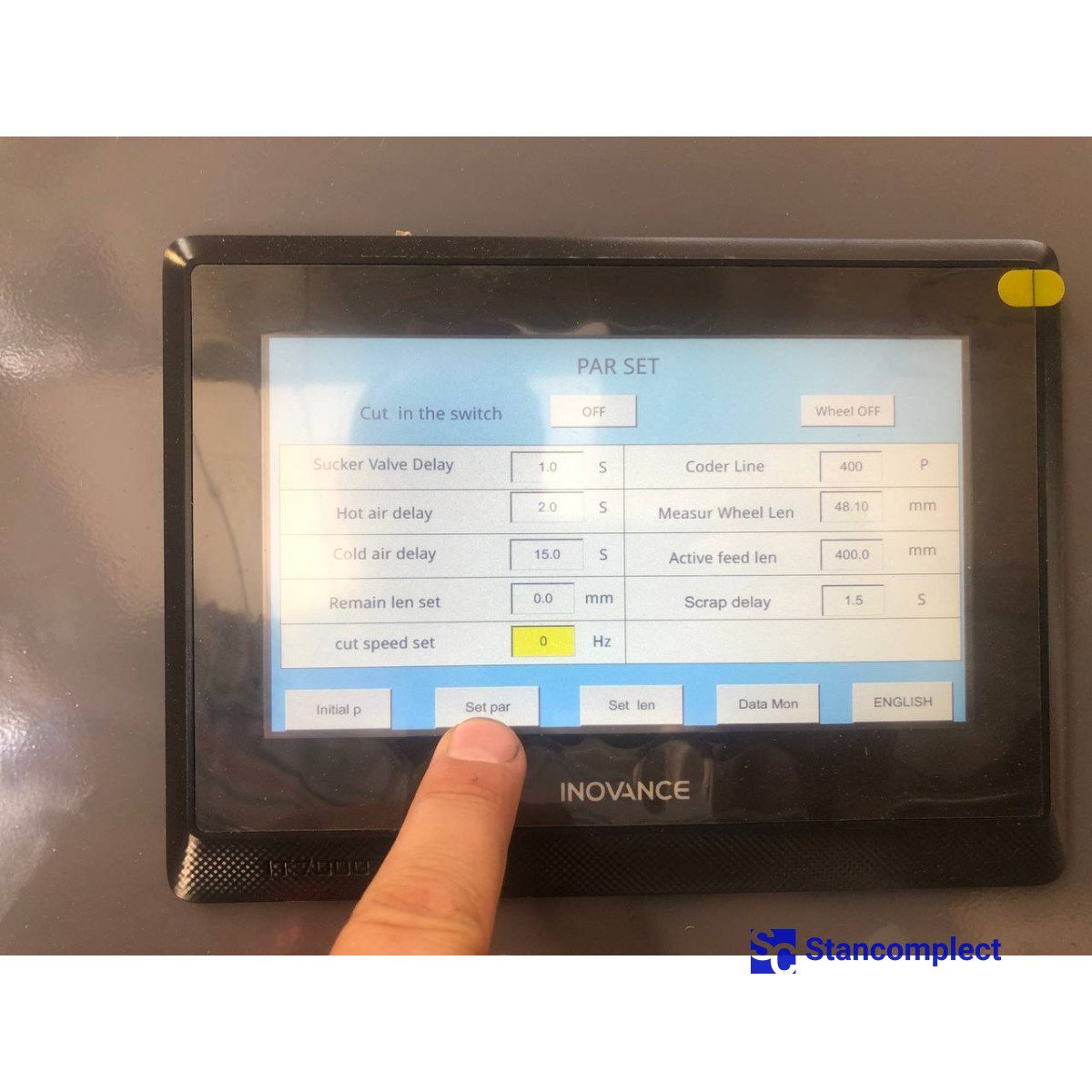

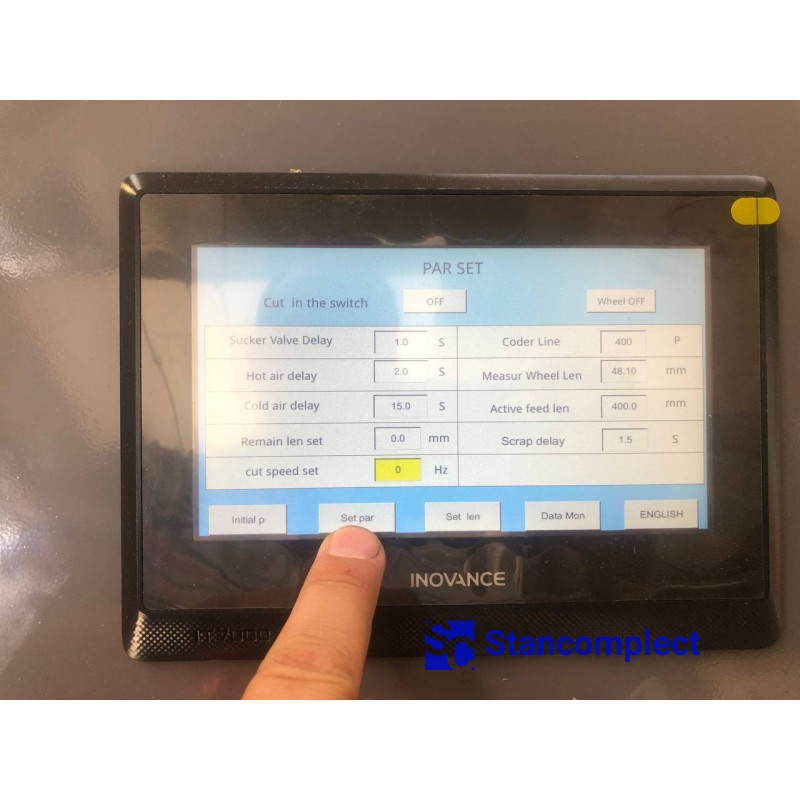

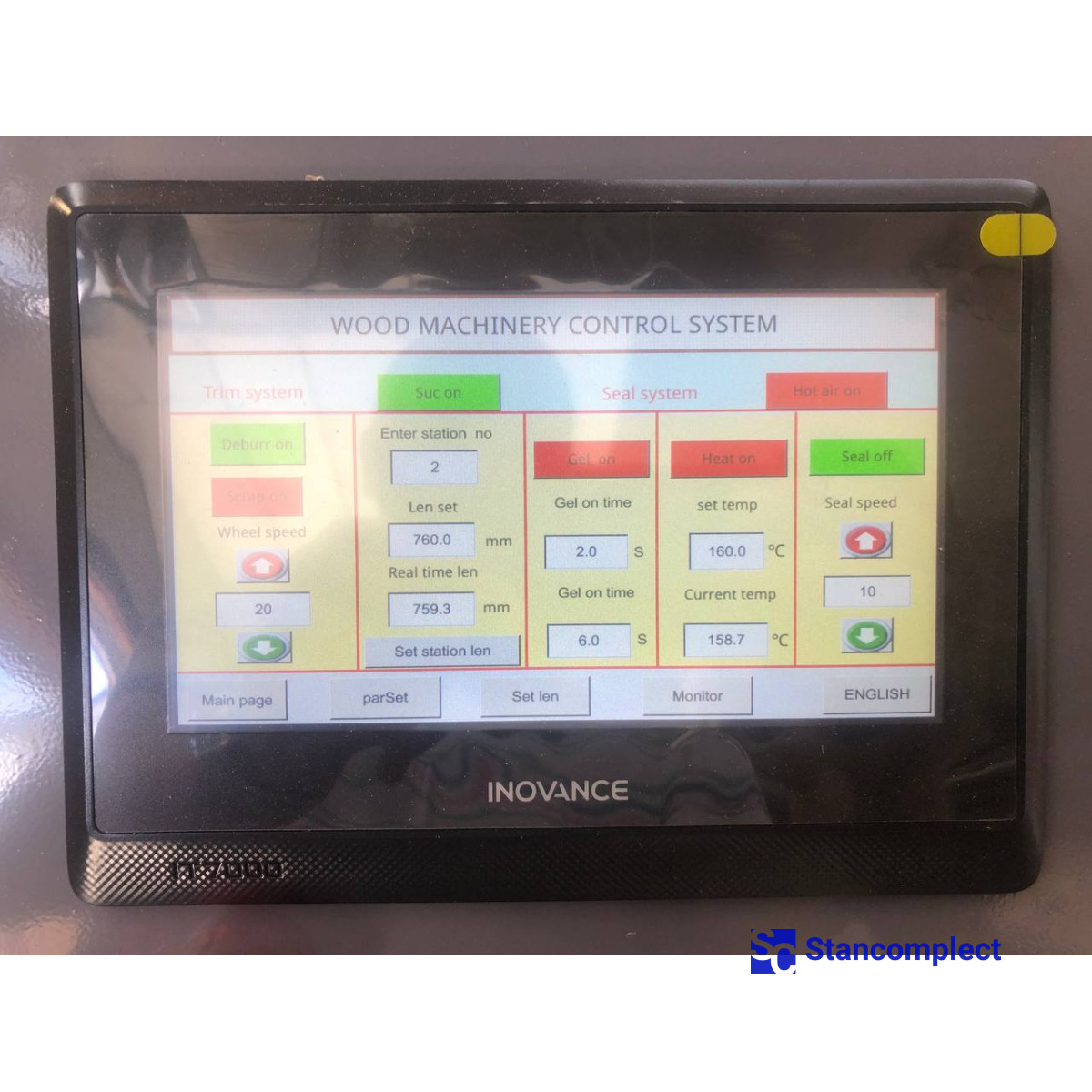

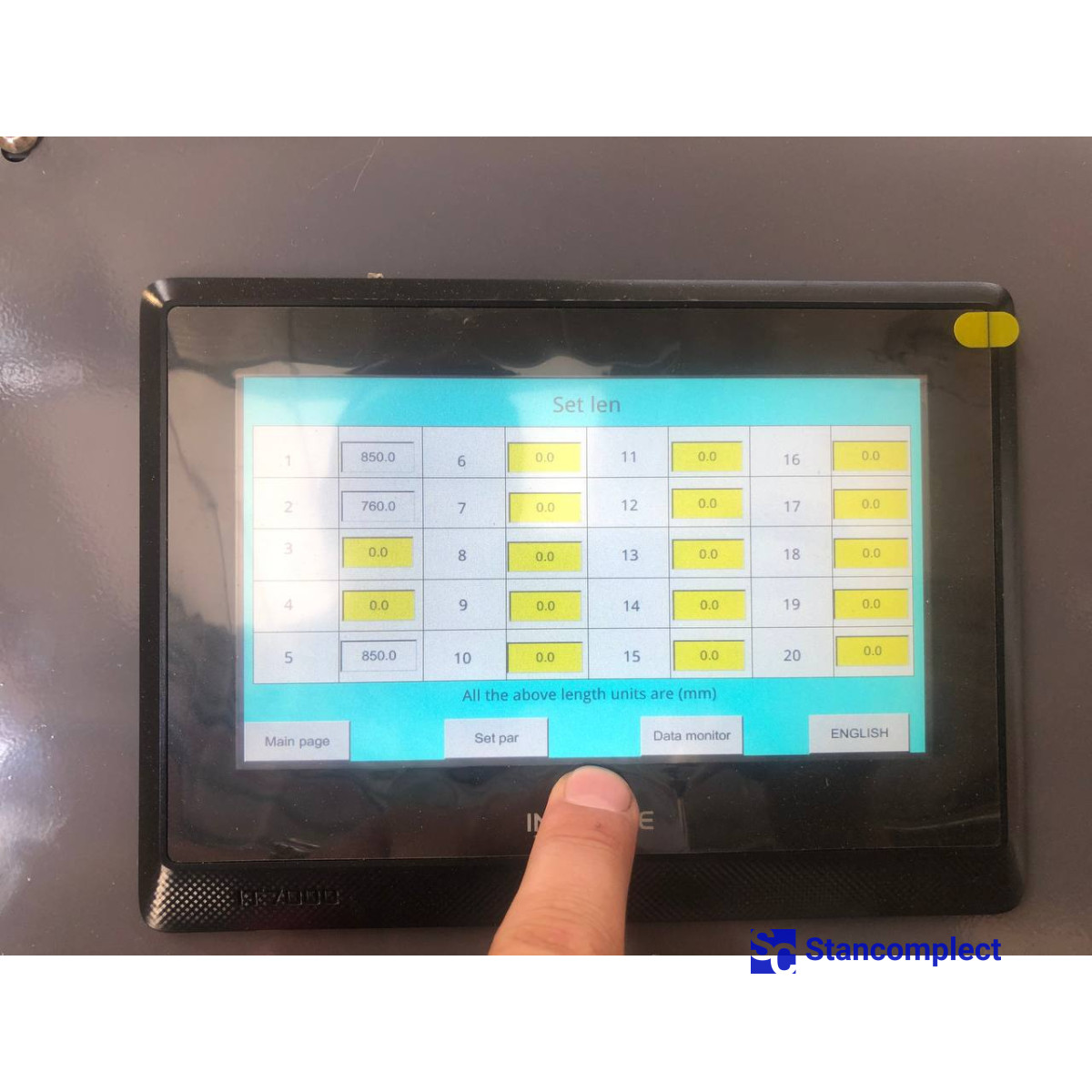

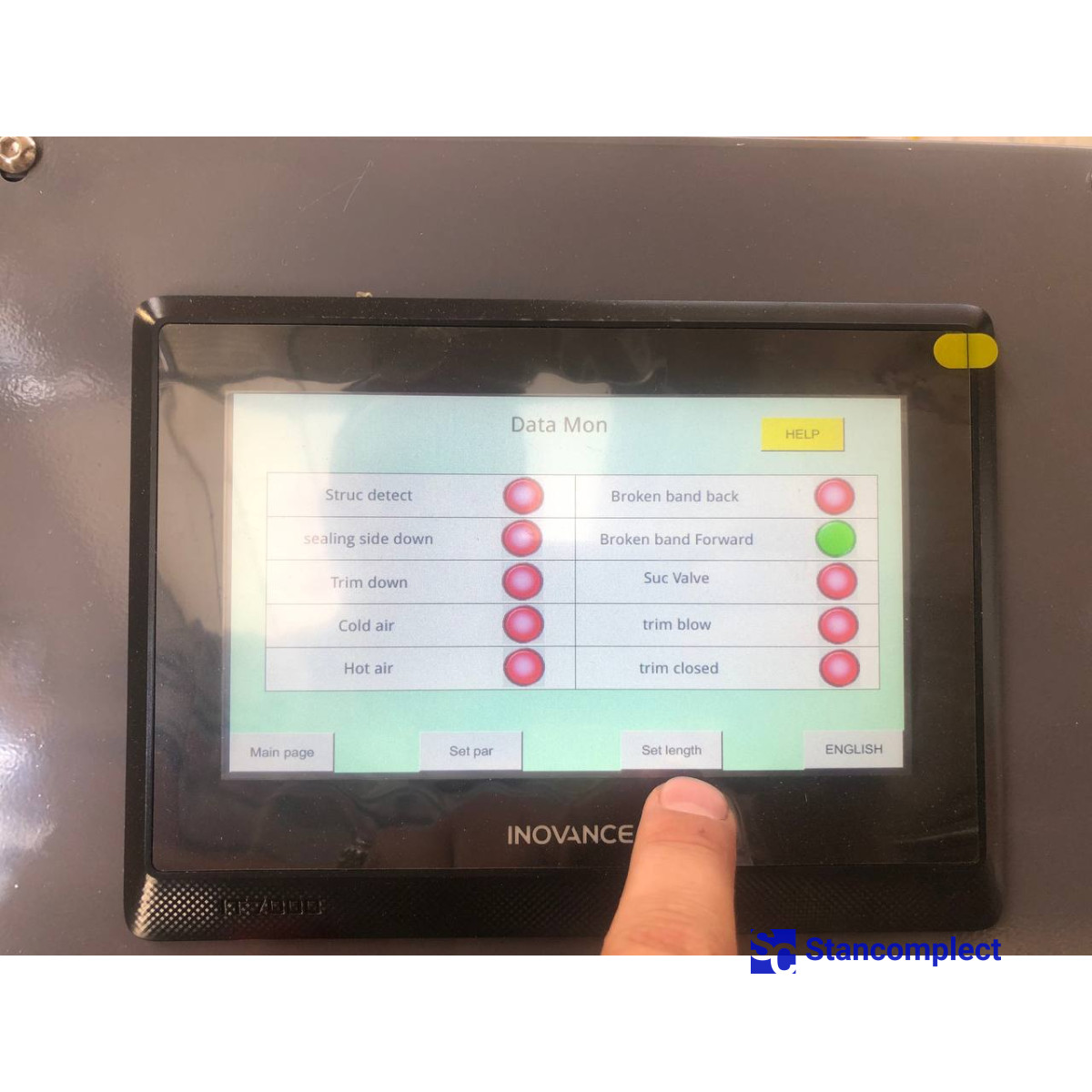

Пульт управления имеет сенсорный дисплей, интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда. Максимальное удобство эксплуатации, и быстрая обучаемость оператора. Пульт имеет возможность поворота влево или вправо на угол 50°.

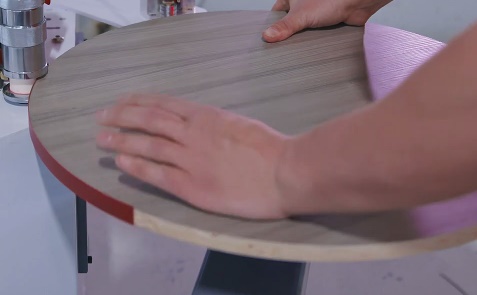

Круглый рабочий стол диаметром 300 мм закреплен на перемещающейся двухсегментной опоре. Максимальное расстояние от клеенаносящего вала до центра стола 2500 мм.
Это позволяет качественно обрабатывать большие заготовки одним оператором. Заготовка фиксируется на рабочем столе с помощью вакуума.

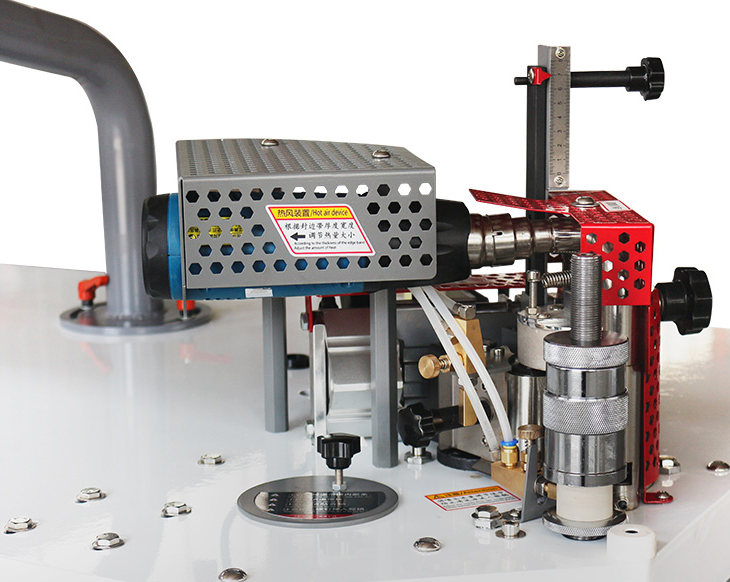

Клеевой узел обеспечивают наилучшее приклеивание кромки.

Клеевой бачок 2,8 л имеет нижнее расположение относительно клеенаносящих валов, что позволяет излишкам клея стекать обратно в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка.

Регулировка количества клея на каждом валу осуществляется винтовой точной настройкой, что обеспечивает аккуратный клеевой шов. Не требуется регулировка на толщину материала. На клеевом валу, который наносит клей на кромку установлена гребенка. Гребенка отжимает кромку от клеенаносящего вала, тем самым предотвращает налипание кромки на вал.

Регулировка кромки по высоте с помощью отдельно установленного резьбового штифта и винтовой гайки. Позволяет кромке на выходе не уводить кромку и точно фиксировать на торце заготовки.

Для надежного приклеивания кромочной ленты клеевой узел оснащен устройством горячего воздуха (феном).

Также на клеевом узле есть система очистки заготовки во время поклейки.

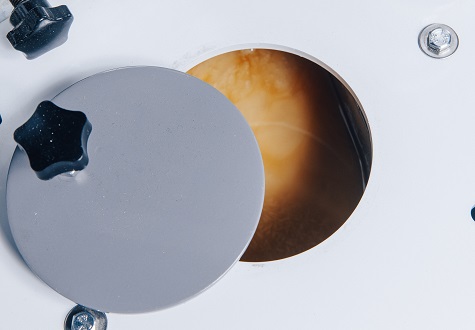

Клеевая ванна имеет традиционный способ добавления клея и расположена ниже относительно клеенаносящего вала. Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.

Бачок предназначен для горячего клей-расплава EVA с емкостью около 2,8 л. Чувствительная регулировка подачи клея, толщиной до 0,5 мм для того, чтобы обеспечить рациональное использование клея. Рабочая температура клеевой ванны - 110-210 °C.

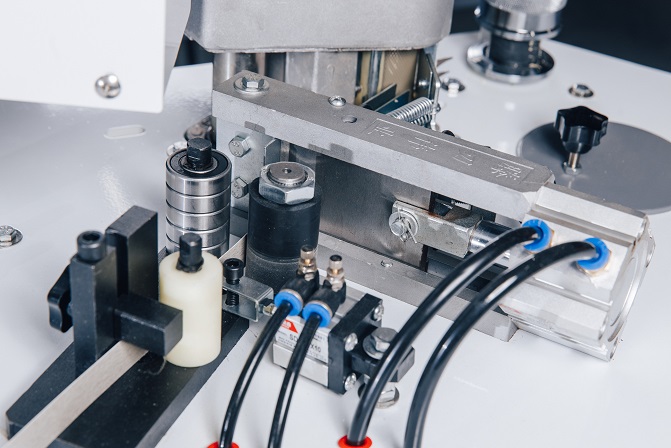

Узел предварительной обрезки кромки из рулона служит для обрезки кромки заданной длинны как в ручном, так и в автоматическом режиме. Существенно упрощает работу оператора на станке. Достигается минимальный припуск с каждой стороны детали.

Управление гильотиной происходит автоматически с помощью выключателя (выносная педаль) или счетчика длины кромки для криволинейных деталей.

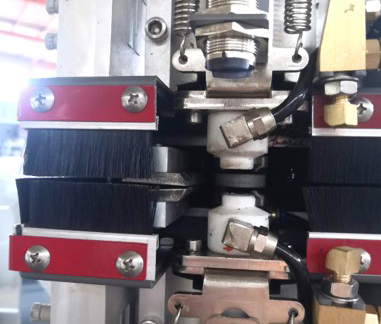

Фрезерный узел состоит из двух двигателей с регулируемой частотой до 24000 об/мин. Узел оснащен фотоэлектрическим датчиком, который автоматически запускает двигатель при наличии в зоне обработки заготовки. Также узел оснащен обдувом заготовки и специальными скребками для удаления излишков клея после поклейки. На узле есть выход под аспирацию диаметром 150 мм.

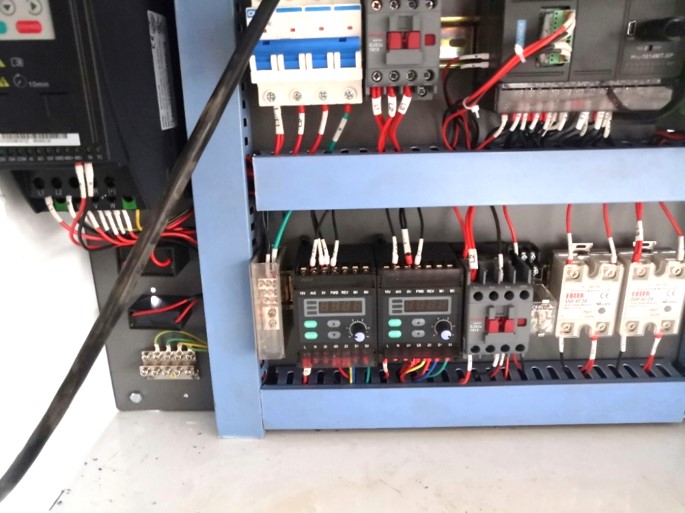

Электрические компоненты выполнены по стандартам СЕ с использованием проверенных комплектующих.

В станке используется промышленный инвертор 220В; 0,4 кВт-2,2 кВт.

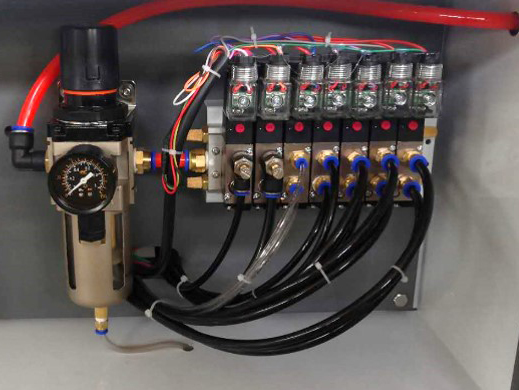

Блок подготовки воздуха состоит и служит для следующих задач:

• Управляет обрезкой (гильотина).
• Управляет вихревым обратным клапаном который создает вакуум на столе.
• А также нагнетает воздух в системы очистки заготовок в клеевом и фрезерном узлах.

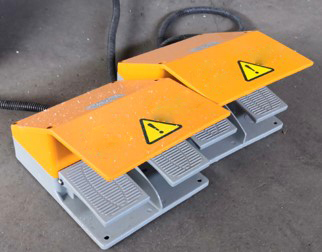

Пневматические педали для обрубки кромки в ручном режиме, управлением фрезерным узлом и управлением вакуумом на присоске.

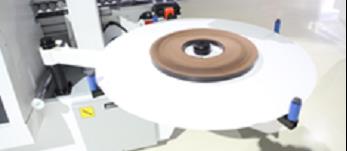

Служит для горизонтального размещение кромочного материала в начале станка. Расположен на одном уровне с рабочим столом.

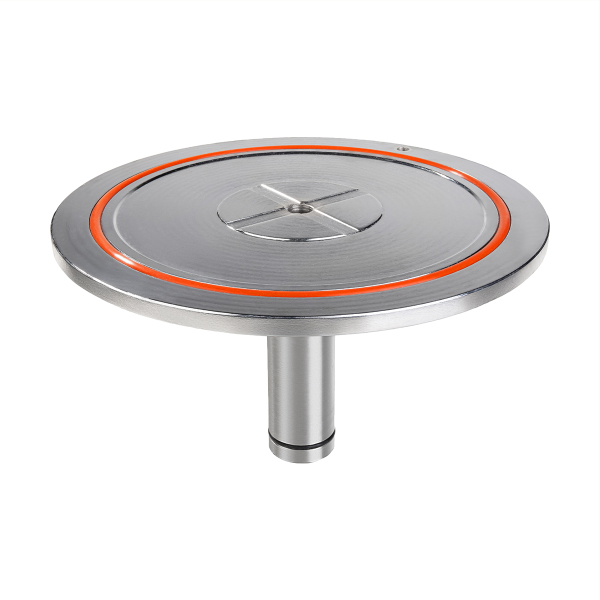

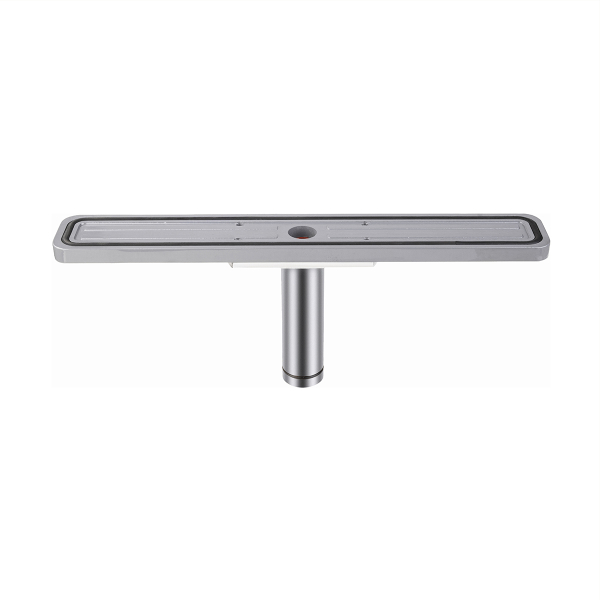

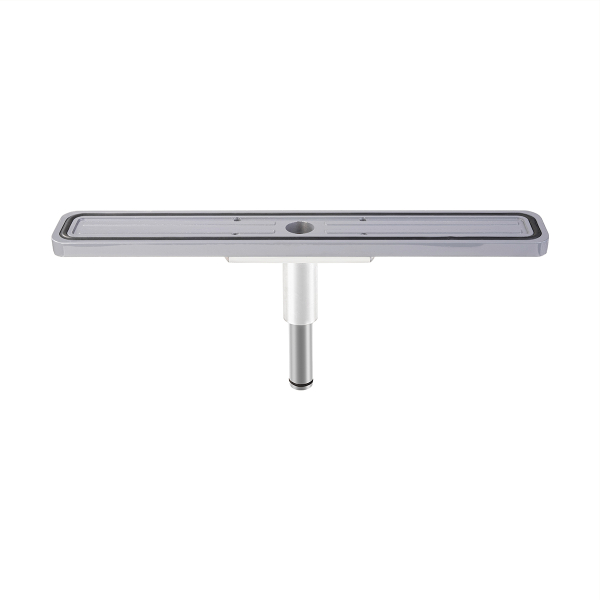

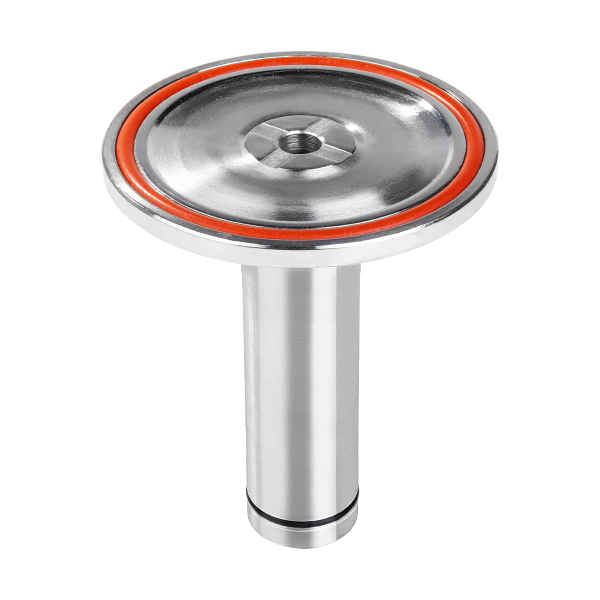

ОПЦИОНАЛЬНО! Возможен заказ и установка следующих размеров присосок: 9 см, 14 см, 20 см, 30 см.
