Автоматическая сверлильно-присадочная линия KDT Line-3 на базе сверлильно-присадочных центров KD-612THA

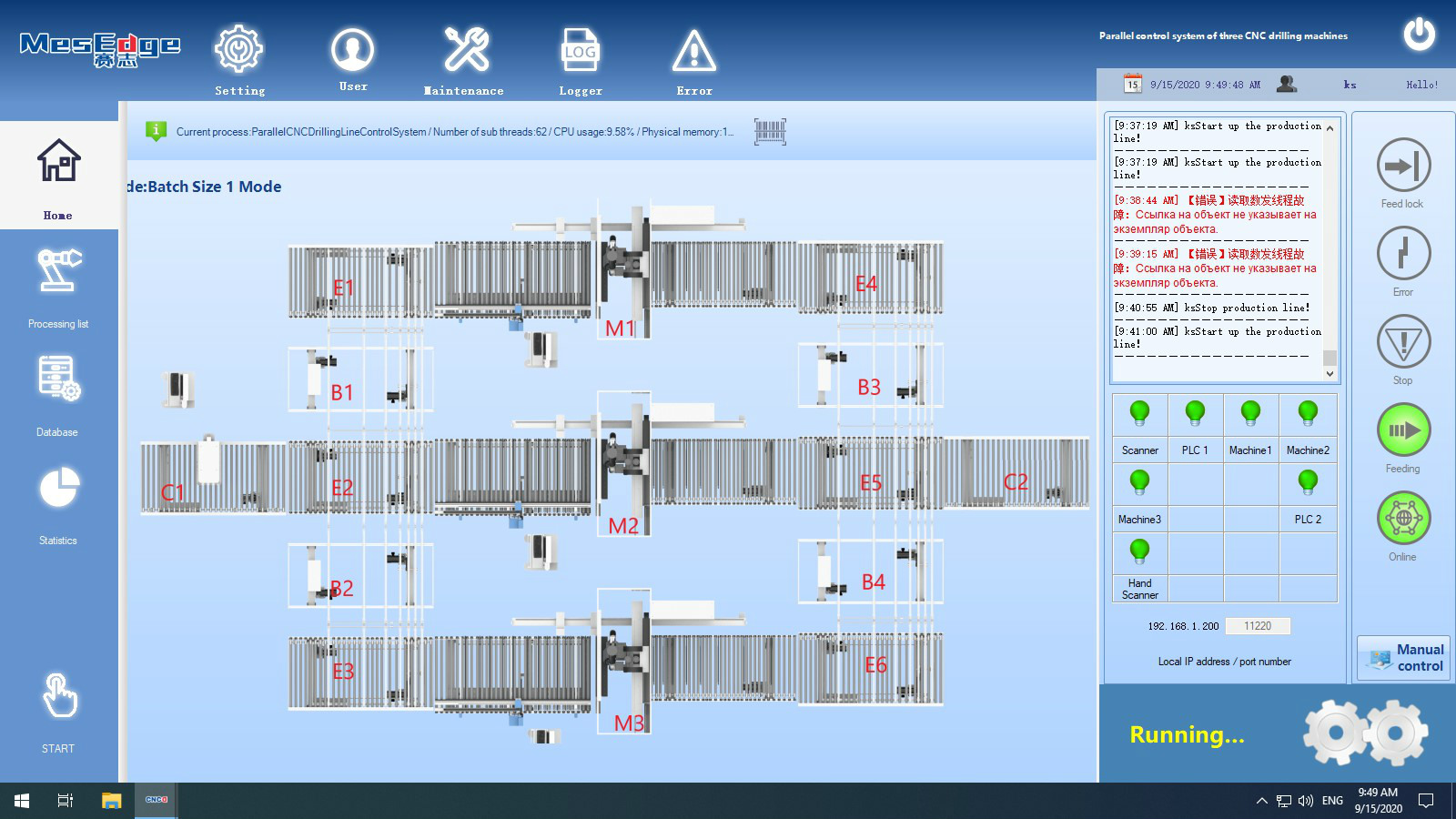

Станок оснащен промышленным компьютером на базе Windows. Пульт управления CAD/CAM, с возможностью считывания штрих кодов, что позволяет увеличить производительность станка.

Интеллектуальное устройство визуального распознавания штрихкодов и QR-кодов на рабочом столе. Автоматически сканирует и определяет программу обработки.

На станке установлены 4 сверлильные группы на: 18 – горизонтальных шпинделей, 44 – вертикальных шпинделей (26 – сверху, 18 – снизу). В стандартной комплектации установлены 2 фрезерных узла (5,5 кВт + 3,5 кВт) и пазовальная пила.

Минимальное расстояние при сверлении двумя головами для:

• Вертикальных отверстий - 64 мм.
• Горизонтальных отверстий - 128 мм.

Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла, благодаря возможности сверления с 6-ти сторон.

2 фрезерных шпинделя: верхний - 5,5 кВт, нижний - 3,5 кВт, 18000 об/мин (сверху и снизу) для пропиливания прямолинейных и криволинейных пазов.

Пазовальный узел с пилой (диаметр диска 120 мм).

Два автоматических зажима позволят надежно зафиксировать заготовку длиной от 200 мм. до 2800 мм и выполнять меньше перехватов во время сверления, что значительно увеличивает скорость рабочего цикла по сравнению со станками у которых один захват. Максимальная скорость увеличена до 140 м/мин.

Минимальный размер заготовки 200х45 мм, что позволяет осуществлять присадку мелкогабаритных деталей.

Верхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными пластинами. Повышает точность фрезерования, и предотвращает повреждение заготовки.

Позиционирование заготовки на станке осуществляется благодаря автоматическому боковому выравнивателю. После считывания штрих-кода, боковой выравниватель подходит на максимально близкое расстояние согласно размерам детали. Заготовка упирается в нулевую точку по оси X, и боковой выравниватель позиционирует её по оси Y. Далее два пневматических захвата уводят деталь в рабочую зону станка для дальнейшей обработки.

Боковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор.

Передвижные плиты в зоне сверления позволяют выполнять сквозную фрезеровку. Легкое передвижение деталей по столу происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.

Станок в базовой комплектации имеет конвейер для удаления стружки и небольших остатков заготовок.

Возможность работы со всеми популярными программами оптимизации карт присадки.

При разработке станка были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на высокоточном оборудовании с ЧПУ.

Герметичный пыле- и влагоустойчивый шкаф с электронными компонентами от ведущих мировых производителей вынесен из зоны обработки, что продлевает срок службы электро-компонентов и обеспечивает удобство обслуживания.
